Jak hartować stal – metody, porady i ciekawostki

Hartowanie stali to jedna z najstarszych i najważniejszych metod obróbki cieplnej, mająca kluczowe znaczenie w produkcji wytrzymałych i odpornych na zużycie elementów. Proces ten, mimo swojej prostoty, wymaga precyzyjnego doboru parametrów i odpowiedniego sprzętu. W niniejszym artykule przyjrzymy się metodom hartowania stali, podzielimy się praktycznymi poradami oraz przedstawimy ciekawostki związane z tym procesem.

Czym jest hartowanie stali?

Hartowanie to proces obróbki cieplnej polegający na nagrzaniu stali do wysokiej temperatury, a następnie gwałtownym schłodzeniu w odpowiednim medium, takim jak woda, olej lub powietrze. Celem tego zabiegu jest zwiększenie twardości i wytrzymałości stali, co czyni ją bardziej odporną na zużycie. Kluczową rolę odgrywa tu struktura stali – proces hartowania powoduje przemiany fazowe, które odpowiadają za jej właściwości mechaniczne.

Metody hartowania

Hartowanie można przeprowadzać na różne sposoby, w zależności od rodzaju stali i wymagań dotyczących jej właściwości. Oto kilka najpopularniejszych metod:

Hartowanie objętościowe

Hartowanie objętościowe to proces, który prowadzi do utwardzenia stali na całej jej grubości, a nie tylko powierzchniowo. Poniżej znajdują się poszczególne kroki, które mają miejsce w tym procesie:

  1. Nagrzewanie do temperatury austenityzacji

    Stal jest nagrzewana w piecu do temperatury austenityzacji, zazwyczaj wynoszącej od 800°C do 950°C, w zależności od rodzaju stali. W tej fazie węgiel rozpuszcza się w austenicie, co jest kluczowe dla późniejszych zmian strukturalnych. Podczas nagrzewania należy monitorować równomierne podgrzewanie, aby uniknąć niejednorodności w strukturze materiału.

    Ważne: Przekroczenie temperatury może prowadzić do nadmiernego wzrostu ziarna, co negatywnie wpływa na końcową wytrzymałość materiału.

  2. Utrzymanie temperatury

    Po osiągnięciu odpowiedniej temperatury stal utrzymuje się w tej temperaturze przez określony czas, aby cały materiał osiągnął stan austenityczny. Czas przebywania w tej fazie zależy od grubości elementu – im grubszy materiał, tym dłuższy czas nagrzewania.

    Ciekawostka: Utrzymanie temperatury przez zbyt długi czas może prowadzić do niepożądanych zmian strukturalnych, takich jak powstanie kruchości stali.

  3. Szybkie chłodzenie (hartowanie)



    Po osiągnięciu pełnej austenityzacji stal jest gwałtownie schładzana w medium chłodzącym, takim jak olej, woda, powietrze lub roztwór polimerowy. Szybkie schładzanie powoduje transformację struktury austenitu w martenzyt, który odpowiada za twardość i wytrzymałość stali.


    Wybór medium chłodzącego:
    Medium ma kluczowy wpływ na końcowe właściwości materiału. Woda zapewnia najszybsze chłodzenie, co jest korzystne dla cienkich elementów, ale może prowadzić do pęknięć w przypadku grubych elementów. Olej chłodzi wolniej i równomierniej, minimalizując ryzyko pękania.

  4. Relaksacja naprężeń – odpuszczanie

    Po zakończeniu procesu hartowania stal poddaje się procesowi odpuszczania. Polega on na podgrzaniu zahartowanej stali do niższej temperatury (około 150–650°C) i utrzymaniu tej temperatury przez określony czas. Celem odpuszczania jest zmniejszenie naprężeń wewnętrznych powstałych podczas szybkiego chłodzenia oraz zwiększenie plastyczności stali, co zapobiega jej kruchości.

    Odpuszczanie niskie: Wykonywane w temperaturze 150–250°C, poprawia sprężystość i ogranicza kruchość bez znaczącej utraty twardości.

    Odpuszczanie wysokie: W temperaturze 450–650°C, zmniejsza twardość, ale znacząco zwiększa udarność (odporność na pękanie).

  5. Kontrola jakości

    Po zakończeniu procesu hartowania objętościowego przeprowadza się kontrolę jakości, obejmującą pomiar twardości, analizę struktury mikro oraz kontrolę ewentualnych pęknięć czy deformacji. Prawidłowo wykonane hartowanie powinno zapewnić pożądaną kombinację twardości i wytrzymałości materiału.

    Podsumowanie: Hartowanie objętościowe to skomplikowany proces, który obejmuje nagrzewanie stali, utrzymanie odpowiedniej temperatury, szybkie schładzanie i odpuszczanie. Każdy z tych etapów wymaga precyzyjnego monitorowania, aby uzyskać oczekiwane właściwości stali – wysoką twardość i wytrzymałość.

Hartowanie powierzchniowe

Hartowanie powierzchniowe to proces, w którym utwardza się jedynie zewnętrzną warstwę elementu, pozostawiając wnętrze miękkie i plastyczne. Taki sposób obróbki cieplnej stosuje się, gdy potrzebna jest odporność na ścieranie powierzchni przy jednoczesnym zachowaniu elastyczności wewnętrznej części. Oto szczegółowe kroki tego procesu:

  1. Wybór metody nagrzewania



    W hartowaniu powierzchniowym najczęściej stosuje się jedną z poniższych metod, które pozwalają na selektywne nagrzewanie powierzchni:

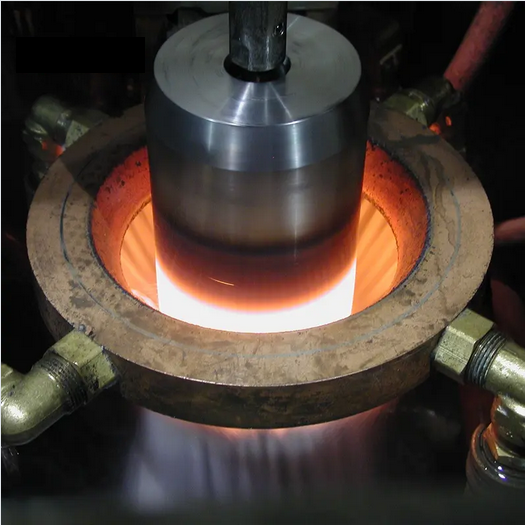

    – Hartowanie indukcyjne: Stal nagrzewana jest za pomocą prądów wirowych indukowanych w powierzchniowym obszarze materiału. Prądy te powstają dzięki wykorzystaniu cewki generującej pole elektromagnetyczne.

    – Hartowanie płomieniowe: Wykorzystuje się tu palnik, który bezpośrednio ogrzewa powierzchnię stali. Jest to starsza, ale wciąż stosowana metoda, zwłaszcza przy hartowaniu większych elementów.

    – Hartowanie laserowe: Stosuje się wiązkę lasera do precyzyjnego nagrzania określonych obszarów powierzchni, co zapewnia dużą kontrolę nad procesem.

    Ciekawostka: Hartowanie indukcyjne jest często preferowane, ponieważ jest szybkie i pozwala na precyzyjne nagrzewanie wyłącznie określonych obszarów stali.

  2. Nagrzewanie powierzchni

    W wybranej metodzie, stalowa część jest nagrzewana na powierzchni do temperatury austenityzacji (około 800-950°C), ale tylko w cienkiej warstwie, zazwyczaj od kilku dziesiątych milimetra do kilku milimetrów głębokości. Nagrzewanie to musi być bardzo szybkie, aby wnętrze elementu nie uległo przegrzaniu.

    Wskazówka: Nagrzewanie zbyt głęboko lub zbyt wolno może spowodować nadmierne utwardzenie, co zmienia właściwości całego elementu i może prowadzić do pęknięć.

  3. Gwałtowne schładzanie (hartowanie)

    Po osiągnięciu odpowiedniej temperatury nagrzana powierzchnia jest szybko schładzana w medium chłodzącym (zazwyczaj woda, olej lub powietrze). To szybkie schłodzenie powoduje przemianę austenitu w twardy martenzyt w warstwie powierzchniowej. Wnętrze elementu pozostaje niezmienione, zachowując swoją elastyczność.

    Ciekawostka: W hartowaniu indukcyjnym i płomieniowym chłodzenie może być prowadzone natychmiast po nagrzaniu za pomocą natrysku chłodzącego, zintegrowanego z urządzeniem.

  4. Odpuszczanie (opcjonalne)

    W niektórych przypadkach zahartowaną powierzchnię poddaje się dodatkowo procesowi odpuszczania, polegającemu na podgrzaniu do niższej temperatury (150–200°C), co zmniejsza naprężenia wewnętrzne i minimalizuje ryzyko pęknięć. Odpuszczanie w hartowaniu powierzchniowym jest często stosowane w celu poprawy trwałości elementów narażonych na silne naprężenia mechaniczne.

    Wskazówka: W przypadku elementów narażonych na intensywne obciążenia dynamiczne, jak np. wały, odpuszczanie jest kluczowe, aby zwiększyć ich odporność na zmęczenie materiału.

  5. Kontrola jakości

    Po zakończeniu procesu hartowania powierzchniowego przeprowadza się kontrolę jakości, w tym sprawdzenie głębokości strefy zahartowanej oraz pomiar twardości powierzchni. Badania nieniszczące, takie jak ultradźwięki lub magnetyczne testy cząstek, mogą być używane do wykrycia ewentualnych wad.

    Ciekawostka: Twardość strefy zahartowanej może wynosić nawet 60 HRC, co czyni ją wyjątkowo odporną na ścieranie, przy jednoczesnym zachowaniu miękkiego wnętrza elementu.

  6. Obróbka wykończeniowa (opcjonalne)

    Po hartowaniu powierzchniowym element może wymagać dodatkowej obróbki mechanicznej, takiej jak szlifowanie, aby poprawić dokładność wymiarową lub wygładzić powierzchnię.

Hartowanie w medium specjalnym

Hartowanie w medium specjalnym jest procesem, który opiera się na doborze odpowiedniego środka chłodzącego (medium), aby kontrolować tempo chłodzenia i uzyskać pożądane właściwości stali. W zależności od zastosowanego medium chłodzącego, hartowanie może przebiegać szybciej lub wolniej, co wpływa na twardość, elastyczność i ryzyko pęknięć w materiale. Poniżej przedstawione są kroki procesu hartowania w medium specjalnym:

  1. Nagrzewanie do temperatury austenityzacji

    Pierwszym krokiem, podobnie jak w innych metodach hartowania, jest nagrzanie stali do temperatury austenityzacji (około 800–950°C, w zależności od rodzaju stali). W tej temperaturze stal uzyskuje strukturę austenityczną, co jest konieczne, aby mógł zajść proces hartowania.

    Ciekawostka: Wysoka precyzja nagrzewania jest kluczowa. Zbyt niska temperatura nie spowoduje pełnej transformacji struktury, a zbyt wysoka może prowadzić do niepożądanych zjawisk, takich jak nadmierny wzrost ziarna stali.

  2. Dobór medium chłodzącego

    W hartowaniu w medium specjalnym kluczową rolę odgrywa wybór odpowiedniego środka chłodzącego, który zapewnia właściwe tempo schładzania. Medium specjalne może być dostosowane do rodzaju stali, grubości elementu i wymaganych właściwości końcowych.

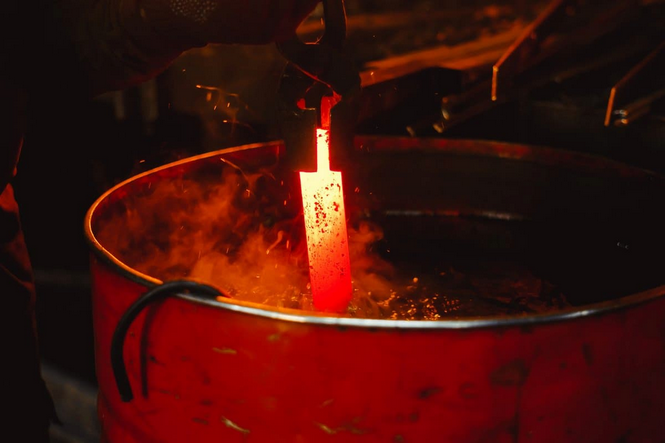

    Olej – Środek często stosowany w hartowaniu. Olej schładza stal wolniej niż woda, co minimalizuje ryzyko pęknięć i deformacji. Stosowany do stali o średniej grubości, w przypadku których wymagane jest bardziej równomierne chłodzenie.

    Woda – Zapewnia bardzo szybkie chłodzenie, co sprawia, że jest efektywna dla elementów o mniejszych wymiarach lub stali niskowęglowych. Jest jednak ryzykowna dla grubszych lub bardziej złożonych elementów, ponieważ może prowadzić do pęknięć.

    Roztwory polimerowe – Specjalne medium, w którym stężenie polimeru wpływa na tempo chłodzenia. Roztwory polimerowe są bardziej elastyczne w regulacji szybkości schładzania niż woda lub olej, a jednocześnie minimalizują ryzyko pękania. Idealne dla bardziej zaawansowanych procesów hartowania.

    Powietrze – Używane do chłodzenia stali stopowych lub cienkich elementów, gdzie chłodzenie może być wolniejsze. Powietrze jako medium pozwala na uniknięcie gwałtownych zmian temperatury, co redukuje wewnętrzne naprężenia.

    Ciekawostka: Roztwory polimerowe, w zależności od ich stężenia, mogą symulować różne tempa chłodzenia, łącząc zalety zarówno oleju, jak i wody. Dzięki temu można precyzyjnie dostosować proces do wymagań produkcji.

  3. Chłodzenie w medium specjalnym

    Gdy stal osiągnie odpowiednią temperaturę austenityzacji, następuje jej szybkie schłodzenie w wybranym medium chłodzącym. Proces chłodzenia decyduje o finalnej strukturze mikrostali, co wpływa na jej twardość, elastyczność i odporność na zużycie. W tym kroku dochodzi do przemiany austenitu w martenzyt, co daje stal wysoką twardość.

    Wskazówka: Kluczowe jest utrzymanie odpowiednich warunków chłodzenia – na przykład w przypadku oleju czy polimerów ważne są stała temperatura i przepływ medium, aby zapewnić równomierne schładzanie.

  4. Kontrola procesu chłodzenia

    Tempo chłodzenia musi być ściśle kontrolowane. Medium, takie jak roztwory polimerowe, wymaga monitorowania stężenia, aby zapewnić właściwe parametry schładzania. Zbyt szybkie chłodzenie może prowadzić do powstania pęknięć lub deformacji, natomiast zbyt wolne może skutkować niepełną transformacją fazową i niedostateczną twardością stali.

    Ciekawostka: W przypadku hartowania w powietrzu proces chłodzenia jest często realizowany w specjalnych komorach, w których precyzyjnie kontroluje się przepływ powietrza, aby uzyskać równomierne chłodzenie na całej powierzchni elementu.

  5. Odpuszczanie (opcjonalne)

    Po hartowaniu stal może wymagać odpuszczania, czyli nagrzania do niższej temperatury (150-650°C), aby zredukować naprężenia wewnętrzne i zwiększyć plastyczność materiału. Odpuszczanie jest szczególnie ważne, gdy hartowana stal ma być narażona na dynamiczne obciążenia, ponieważ minimalizuje ryzyko pęknięć.

    Wskazówka: W przypadku hartowania w oleju lub polimerach odpuszczanie może być kluczowe, aby zminimalizować naprężenia wewnętrzne powstałe podczas procesu chłodzenia.

  6. Kontrola jakości

    Po zakończeniu procesu hartowania w medium specjalnym przeprowadza się kontrolę jakości stali. W tym kroku sprawdza się twardość, strukturę mikro oraz ewentualne wady, takie jak pęknięcia czy deformacje. Ważne jest, aby ocenić, czy stal uzyskała pożądane właściwości mechaniczne, takie jak twardość czy odporność na ścieranie.

    Ciekawostka: Zastosowanie różnych mediów chłodzących może prowadzić do uzyskania różnych stopni twardości na powierzchni i w głębi materiału, co daje szerokie możliwości dostosowania właściwości elementów do ich końcowego zastosowania.

Hartowanie izotermiczne

Hartowanie izotermiczne to metoda obróbki cieplnej, która różni się od tradycyjnego hartowania tym, że materiał jest schładzany stopniowo, a nie gwałtownie. Proces ten pozwala uzyskać równowagę między twardością a udarnością (odpornością na pękanie) stali, a także redukuje ryzyko pęknięć i deformacji, co jest częstym problemem przy klasycznym hartowaniu. Oto szczegółowe kroki tego procesu:

  1. Nagrzewanie do temperatury austenityzacji

    Podobnie jak w przypadku innych procesów hartowania, hartowanie izotermiczne rozpoczyna się od nagrzania stali do temperatury austenityzacji (około 800–950°C, w zależności od składu chemicznego stali). W tym stadium struktura stali ulega przemianie z ferrytu i cementytu w austenit, co jest kluczowe dla dalszych przemian fazowych.

    Ciekawostka: Nagrzewanie w hartowaniu izotermicznym musi być bardzo precyzyjnie kontrolowane, aby zapobiec przegrzewaniu, które mogłoby spowodować nadmierny wzrost ziarna, co osłabi wytrzymałość końcowego materiału.

  2. Schładzanie do temperatury izotermicznej

    Główną różnicą między hartowaniem klasycznym a izotermicznym jest sposób chłodzenia. Zamiast gwałtownego schłodzenia w wodzie lub oleju, stal po nagrzaniu jest schładzana do średniej temperatury, zwykle w zakresie 250–400°C (temperatury izotermicznej), przy której materiał pozostaje przez określony czas.

    Schładzanie to odbywa się w specjalnym medium, np. w kąpieli solnej, oleju o odpowiedniej temperaturze lub w atmosferze kontrolowanej.

    Ciekawostka: W hartowaniu izotermicznym nie ma gwałtownej zmiany temperatury, co znacząco redukuje naprężenia wewnętrzne i ryzyko powstawania pęknięć.

  3. Przemiana bainityczna

    Po schłodzeniu do temperatury izotermicznej stal utrzymywana jest w tej temperaturze przez określony czas. W tym etapie dochodzi do przemiany austenitu w bainit, który charakteryzuje się dobrą równowagą między twardością a plastycznością.

    Ciekawostka: W przeciwieństwie do klasycznego hartowania, gdzie następuje przemiana austenitu w twardy, ale kruchy martenzyt, w hartowaniu izotermicznym powstaje bainit, który jest mniej twardy, ale ma lepsze właściwości udarnościowe. Dzięki temu materiał staje się bardziej odporny na pękanie pod wpływem obciążeń dynamicznych.

  4. Utrzymywanie temperatury izotermicznej

    Czas, przez który stal jest utrzymywana w temperaturze izotermicznej, jest kluczowy dla uzyskania pożądanej mikrostruktury. Proces ten musi trwać odpowiednio długo, aby całkowicie zakończyła się przemiana austenitu w bainit, co daje optymalne właściwości materiału.

    Wskazówka: Czas trwania tego etapu zależy od rodzaju stali i pożądanych właściwości, a także od grubości materiału. Grubsze elementy wymagają dłuższego czasu utrzymywania w temperaturze izotermicznej.

  5. Powolne schładzanie do temperatury pokojowej

    Po zakończeniu przemiany izotermicznej stal jest powoli schładzana do temperatury pokojowej. Proces ten odbywa się bez gwałtownych zmian temperatury, co minimalizuje powstawanie naprężeń wewnętrznych i deformacji.

    Ciekawostka: Hartowanie izotermiczne jest szczególnie korzystne dla dużych elementów i złożonych kształtów, gdzie równomierność chłodzenia jest kluczowa dla zachowania integralności wymiarowej.

  6. Kontrola jakości

    Po zakończeniu hartowania izotermicznego materiał poddaje się kontroli jakości, obejmującej sprawdzenie twardości, udarności oraz ewentualnych pęknięć lub deformacji. Kontrola ta pozwala ocenić, czy stal osiągnęła pożądane właściwości mechaniczne, takie jak wytrzymałość i odporność na pękanie.

    Ciekawostka: Hartowanie izotermiczne zapewnia równomierną twardość na całej grubości elementu, co czyni tę metodę szczególnie przydatną w produkcji części maszyn, takich jak wały, zębatki i inne elementy narażone na intensywne obciążenia dynamiczne.

    Zastosowania hartowania izotermicznego

    Hartowanie izotermiczne jest powszechnie stosowane w produkcji części, które wymagają zarówno wysokiej twardości, jak i odporności na pękanie, takie jak:

    Zębatki – dla poprawy wytrzymałości na ścieranie, jednocześnie redukując ryzyko pęknięć w wyniku naprężeń.

    Wały – wymagające wytrzymałości na zmienne obciążenia, jednocześnie minimalizując ryzyko odkształceń.

    Sprężyny – potrzebujące dużej odporności na pękanie i odkształcenia, co zapewnia bainit uzyskany podczas hartowania izotermicznego.

Porady dotyczące hartowania

Aby proces hartowania przebiegał prawidłowo, należy zwrócić uwagę na kilka kluczowych aspektów:

  • Dobór temperatury i czasu nagrzewania
    Każdy gatunek stali ma określoną temperaturę austenityzacji, której przekroczenie lub nieosiągnięcie może wpłynąć negatywnie na końcowe właściwości stali. Również zbyt krótki czas nagrzewania może skutkować niedostateczną transformacją struktury wewnętrznej stali.

  • Wybór medium chłodzącego
    Należy zawsze dostosować medium chłodzące do rodzaju stali oraz jej grubości. Na przykład szybkie chłodzenie wodą może prowadzić do pęknięć w przypadku stali wysokowęglowych, gdzie lepszym wyborem będzie olej.

  • Unikanie nadmiernych naprężeń
    Podczas chłodzenia może dochodzić do powstawania naprężeń wewnętrznych, prowadzących do deformacji lub pęknięć. Aby tego uniknąć, warto zastosować odpowiednie technologie, np. hartowanie izotermiczne lub precyzyjne chłodzenie kontrolowane.



Ciekawostki o hartowaniu stali

  1. Stal damasceńska
    Jednym z najsłynniejszych przykładów hartowania jest produkcja stali damasceńskiej, znanej ze swojej wyjątkowej twardości i pięknego wzoru. Choć oryginalna technika produkcji zanikła, dzisiejsi metalurdzy potrafią odtworzyć podobny efekt, łącząc różne warstwy stali.

  2. Hartowanie w starożytności
    W starożytnym Rzymie kowale używali hartowania, aby wytwarzać wyjątkowo twarde miecze i narzędzia. Choć nie znali dokładnie mechanizmu przemian fazowych, intuicyjnie odkryli, że nagrzewanie i szybkie chłodzenie zwiększa twardość metalu.

  3. Hartowanie w kosmosie?
    Badania nad materiałami w warunkach zerowej grawitacji wykazały, że procesy obróbki cieplnej, w tym hartowanie, mogą zachodzić inaczej poza Ziemią. Eksperymenty te mogą w przyszłości otworzyć nowe możliwości w tworzeniu wyjątkowo wytrzymałych materiałów.



Nowoczesne piece do hartowania – idealne rozwiązanie dla precyzyjnej obróbki



W naszej firmie specjalizujemy się w produkcji nowoczesnych pieców hartowniczych, które zapewniają precyzyjną kontrolę temperatury i czasu nagrzewania, co jest kluczowe w procesie hartowania. Nasze piece tyglowe, przelotowe oraz hartownicze są dostosowane do różnorodnych potrzeb przemysłu, zapewniając najwyższą jakość obróbki cieplnej. Dzięki zastosowaniu zaawansowanych technologii, nasze urządzenia umożliwiają efektywne chłodzenie, minimalizując ryzyko powstawania wad hartowania.

Zapraszamy do kontaktu, jeśli potrzebujesz niezawodnych urządzeń do hartowania stali – pomożemy dobrać odpowiednie rozwiązanie dla Twojego biznesu!



Spis literatury:

  1. Blicharski, M. (2005). Metaloznawstwo z podstawami nauki o materiałach. Wydawnictwo Naukowe PWN, Warszawa.
  2. Dobrzański, L. A. (2012). Podstawy nauki o materiałach i metaloznawstwa. Wydawnictwo Politechniki Śląskiej, Gliwice.
  3. Kula, P., Michalski, J., Wierzchoń, T. (2004). Inżynieria powierzchni. Wydawnictwo Naukowo-Techniczne, Warszawa.
  4. Tabor, A. (2008). Obróbka cieplna stali. Wydawnictwo AGH, Kraków.
  5. Totten, G. E., Howes, M. A. H., Inoue, T. (2002). Handbook of Residual Stress and Deformation of Steel. ASM International.
